二次攪拌原理 抗離析 超大型 動態大幅變寬 無縱縫整體成型 多用途攤鋪機

    20 余年課題攻關最新科技成果——“變形金剛”攤鋪機

■  核心理念

全封閉輸料槽滿埋螺旋 強制擠壓二次攪拌原理（zhuanli技術支撐）：

        1.有效解決了橫向、豎向、縱向、片狀等混合料級配離析；

        2.有效解決了溫度離析；

        3.有效解決了密實均勻度離析；

        4.避免了并機攤鋪接縫離析。

■  結構特點:

        1.“變形金剛”式結構；

        2.大扭矩螺旋驅動裝置（zhuanli技術）：實現二次攪拌工作原理；

        3.雙料斗快速卸料裝置（zhuanli技術）：快速、連續、均衡供料，提高攤鋪密實均勻度，滿足大寬度大厚度攤鋪生產率的需要；

        4.多級折疊螺旋攪拌裝置（zhuanli技術）：實現單機變幅無縱縫整體成型攤鋪，伸縮部不離析；

        5.動態大幅5m變寬雙振搗伸縮熨平裝置（zhuanli技術）：實現各種加寬段的連續攤鋪需要。

■性能特點：

        1.抗離析 高均勻度、高密實度、高平整度；

        2.超寬、超厚、超薄、動態大幅變寬，無縱縫整體成型；

        3.半剛性基層、柔性過渡層、瀝青混凝土等多用途攤鋪。



          origin=https%3A%2F%2Fmp.weixin.qq.com&vid=b0822c1tgjz&autoplay=false&full=true&show1080p=false&isDebugIframe=false" style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">

發明zhuanli號：ZL200620079167.2

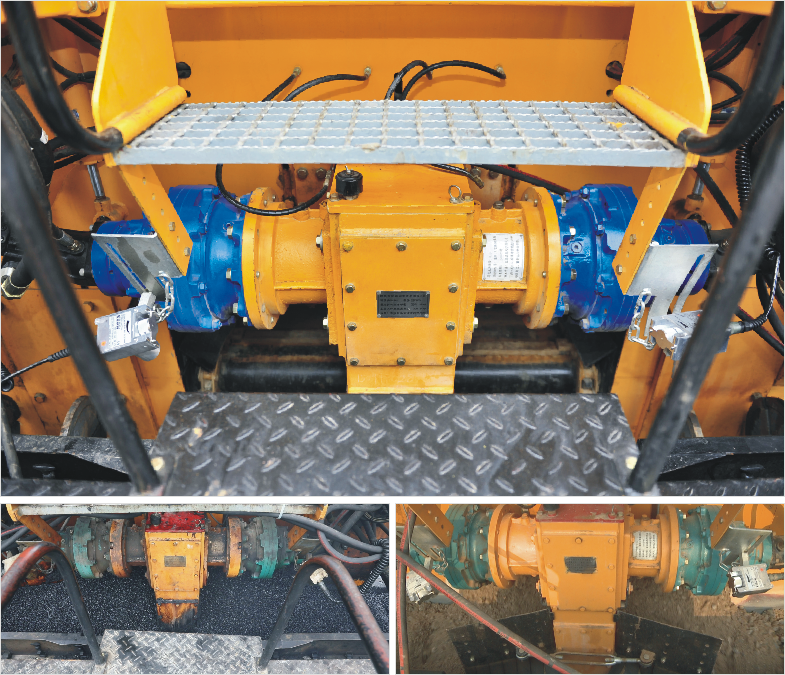

具有不低于整機功率三分之二的大功率大扭矩螺旋動力裝置

        強力二次攪拌，需要大功率高可靠性的螺旋動力裝置，這一動力裝置在傳統攤鋪機上約為整機功率的三分之一左右。大寬度、大厚度攤鋪必須解決大扭矩、大功率輸出問題。

        zhuanli技術的螺旋齒輪箱傳動，帶載啟動能力強，提高輸料能力，降低螺旋工作轉速，減少高速拋揚物料現象，輸送物料充分均勻，改善橫向離析。是物料實現超滿埋螺旋輸送，二次攪拌得以實現的保證。

        采用了等效排量達1300ml的驅動部件，改變傳統的鏈條驅動為齒輪驅動，克服全鏈條傳遞動力小，壽命低的不足。提供給螺旋強大的驅動扭矩，進而實現物料滿埋螺旋二次攪拌功能。

滿埋螺旋強制二次擠壓攪拌裝置

        抗離析的核心理念：全封閉式料倉，物料滿埋螺旋二次強制擠壓攪拌。

        ●   能全面改善攤鋪前道工序離析，并且能克服攤鋪機自身離析的攤鋪機。

        ●   螺旋強制擠壓提高了攤鋪層的預密實度，最終提高了路面碾壓后的平整度，這一點在大厚度瀝青碎石和水穩料攤鋪中尤為重要。

        ●   可以單機寬幅大厚度攤鋪。

發明zhuanli：ZL200610104581.9

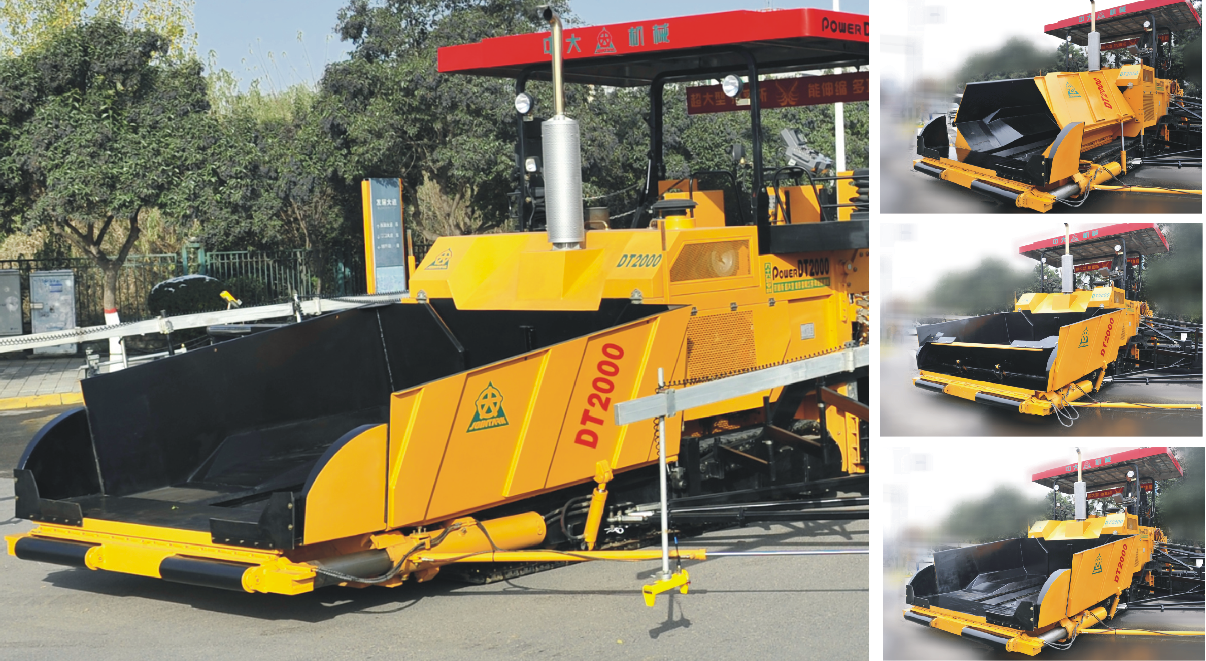

雙料斗、伸縮式、整體滑動防離析快速卸料裝置

        1.超大容量的主料斗和伸縮輔助料斗的銜接，形成了料車一次舉升到位的、可變?nèi)莘e的卸料空間（長度和高度），保證了推移料車內物料整體下滑，避免了多次舉升大料滾落、舉升不及時供料不足等造成的滾落離析、攤鋪密實均勻度離析、供料不均衡。

        2.主料斗容積10m3，伸縮輔助料斗容積2m3，變?nèi)莘e的雙料斗裝置，使料斗儲料充足，實現了物料轉運車的部分功能，保證滿埋螺旋的供料需求，解決了快速、連續、順暢卸料難題，提高了攤鋪密實均勻度、平整度、效率。

        3.伸縮輔助料斗的前推，改變了卸料位置，解決了料車尾料卸料不暢的難題，縮短了料車卸料時間，保證了施工連續作業。料車尾料卸料快捷干凈，避免了尾料倒在待鋪路面上，產生“結核”的質量隱患。避免了尾料倒在待鋪路面上，產生攤鋪阻力變化而造成行進方向跑偏（攤鋪搖擺），熨平板兩側預密實度不均，影響壓實后的平整度。

        4.伸縮輔助料斗的傾翻收料功能，防止料車交替間歇時刮板刮空，保證連續攤鋪。同時收縮傾翻將料斗前部物料清空，保證料車舉升時下部不墊料。

        5.伸縮料斗的前推，增大了接料空間，避免物料從料斗前部散落，減少輔助作業，降低勞動強度。

        6.主料斗中的液壓門鉤裝置，防止料車后門卡滯，保證料車后門充分開啟，使料車舉升到位快速卸料。

        7.液壓伸縮推輥，減緩料車沖擊，提高平整度。

        8.大容量的料斗，熱容量大，緩解了溫度離析的程度。

發明zhuanli號：ZL201310489000.8

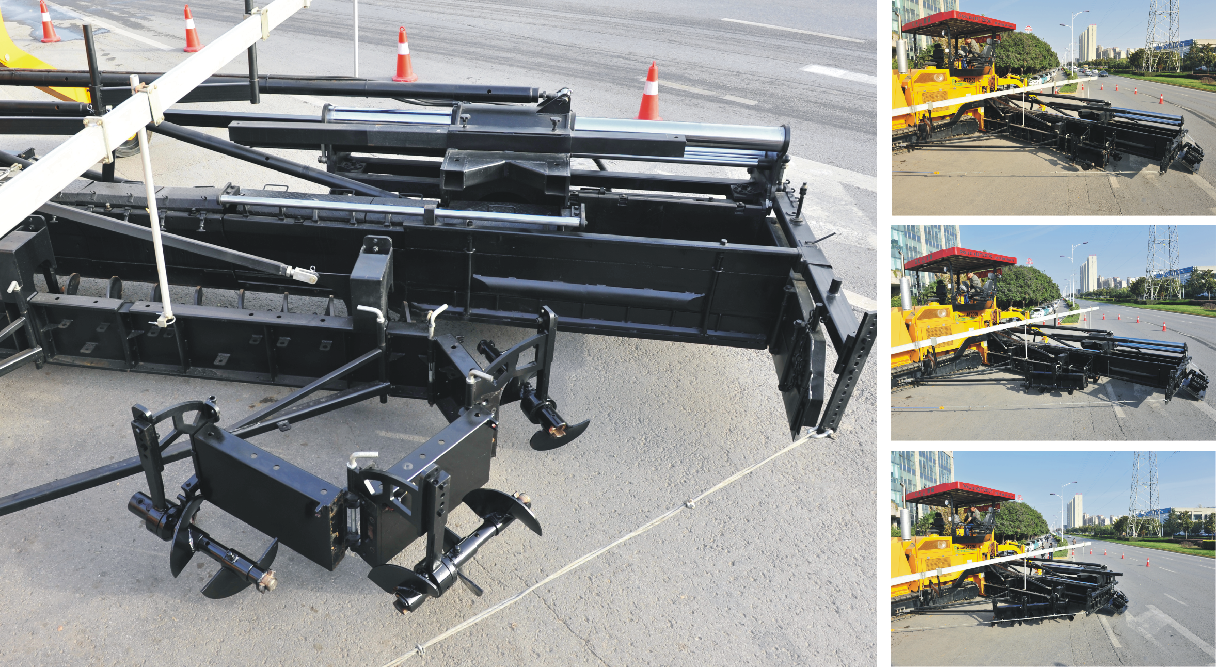

螺旋多級折疊式防離析伸縮熨平裝置

        1.多級折疊式螺旋二次攪拌攤鋪，根本改變了傳統攤鋪機在伸縮攤鋪時無螺旋攪拌裝置的缺陷，同時改變了傳統攤鋪機只能小變幅（小于0.75m）伸縮且沒有螺旋布料配合的缺陷。

        2.螺旋多級折疊式工作原理，保證了伸縮變寬位置螺旋的二次攪拌，實現了大寬幅（單側2.5m以上）動態變寬抗離析攤鋪。

        3.獨立的高度和仰角調整機構，保證伸縮熨平伸縮段與固定段前后位置錯位時高度與仰角的一致性，使路面橫向均勻度、密實度、平整度一致。

        4.熨平板的后部防反拱桁架裝置，保證了熨平板的整體剛性，避免了攤鋪作業時熨平板橫向變形，提高了路面攤鋪平整度。

        5.伸縮熨平固定段的水平方向和垂直方向的防反拱桁架，保證了伸縮式熨平板的整體剛性和穩定性。

        6.伸縮熨平伸縮段液壓伸縮恒壓控制防反拱拉伸裝置，保證在伸、縮任意位置上的拉力一致，保證了攤鋪仰角穩定。

發明zhuanli號：ZL201410502755.1

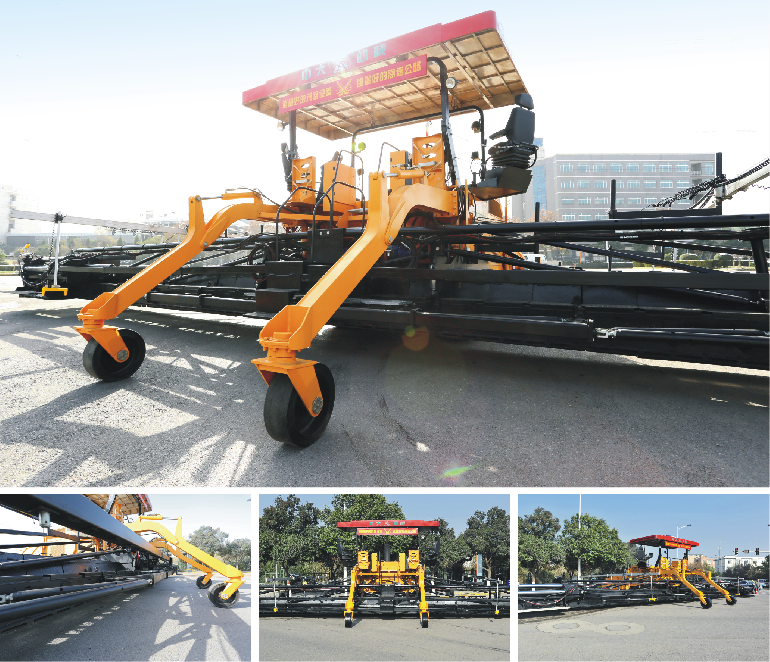

液壓輔助后支撐裝置

        ●  恒壓控制的支撐輪裝置高低進退自適應

        ●  攤鋪升起懸空，轉場浮動支撐

           發明zhuanli的液壓輔助后支撐裝置，轉場平穩，有效解決了大寬度、超大寬度攤鋪機轉場時前端翹頭問題，實現前進后退平順轉換，避免成型路面遭受損傷。

發明zhuanli號：ZL201310214307.7

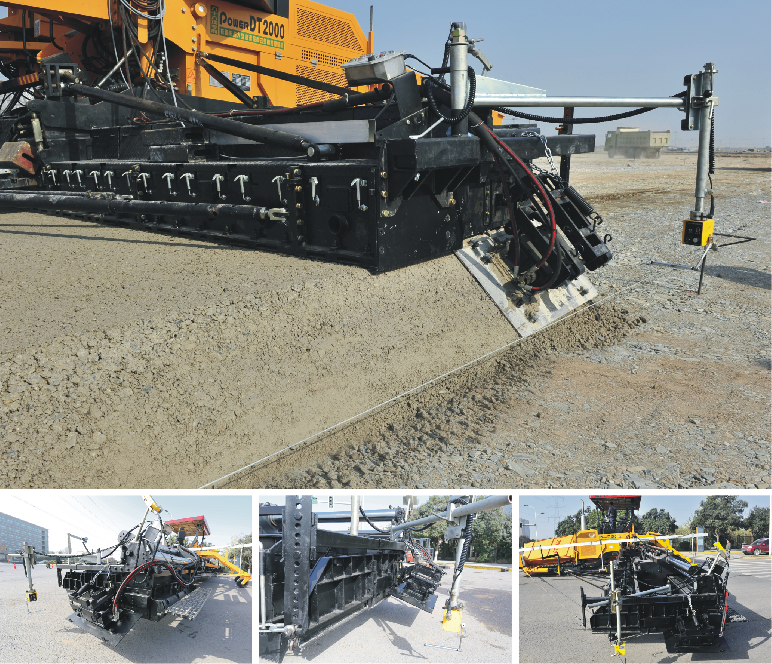

邊坡振搗夯實裝置

        ●  采用垂直振動原理強力夯實

        ●  組合式底板結構，適應各級厚度邊坡夯實需求

        ●  邊坡斜度可調，夯實力度可調

        發明zhuanli的邊坡振搗夯實裝置，解決了水穩攤鋪邊坡壓實難題，免去支鋼模板工序，減少勞動強度，降低施工成本。

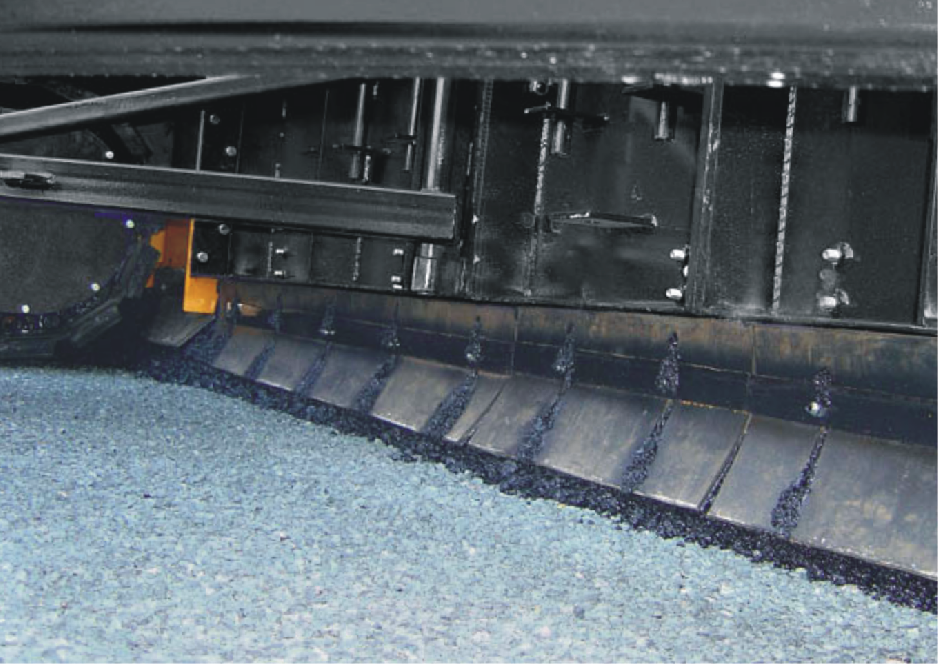

形成半封閉料倉的防治豎向離析裝置

        Power KDT2000型攤鋪機采用物料滿埋螺旋設計，避免了料槽因缺料在螺旋與前擋板之間產生的粒料滾落斜坡；在前擋板下方加裝了高度可調的前導板，根據攤鋪厚度和材料不同適當調節離地間隙，同時前導板下部采用彈性橡膠板結構，可以將離地間隙調為最小且利用彈性板的外張效果減小螺旋的輸料阻力。對螺旋外端處的泄荷口，采用彈性橡膠板的懸掛式結構，既防止大粒料向下滾落，又起到防止螺旋卡死而泄荷的作用，也避免了因泄料不暢頂起熨平板影響平整度的現象。

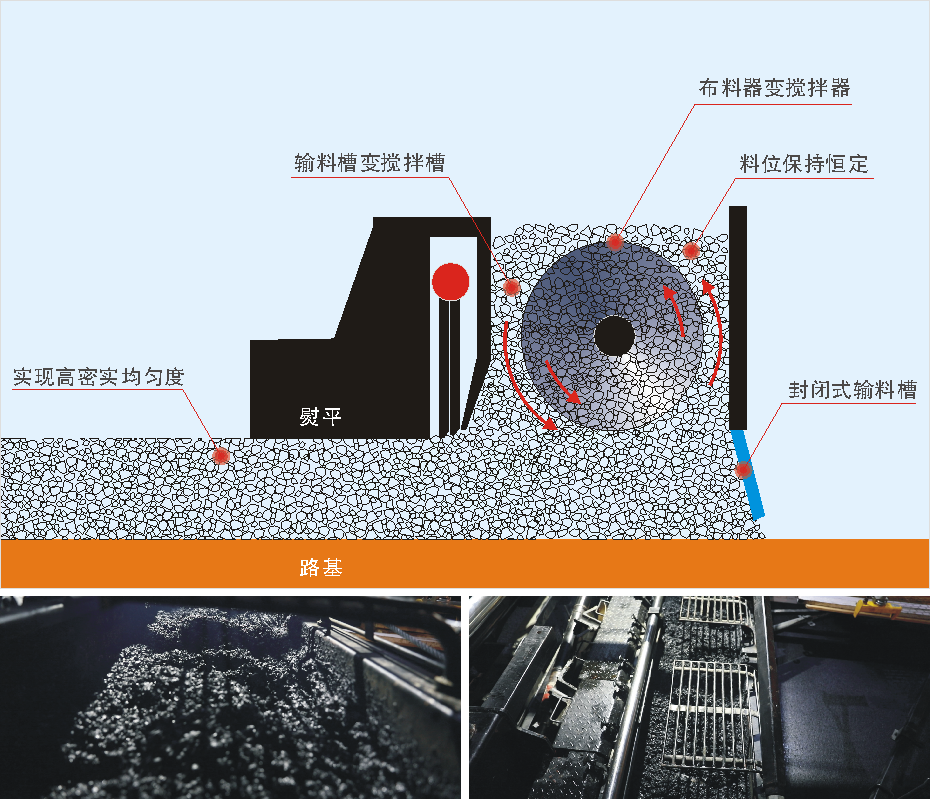

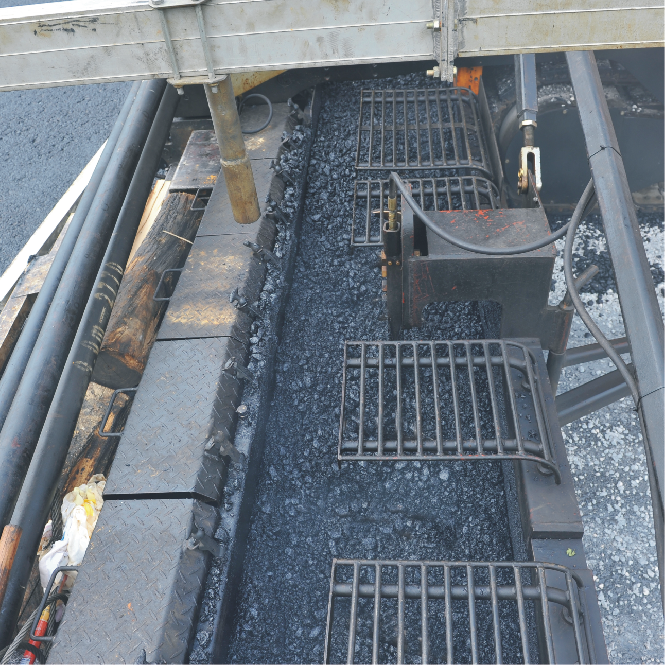

實現二次強制攪拌原理的物料滿埋螺旋工作方式

        物料滿埋螺旋工作。這是增大輸料能力，降低螺旋轉速，增加二次攪拌作用，避免橫向離析的關鍵，也是一種全新的理念。提高刮板和螺旋料位傳感器料位控制點，是實現這一理念的外部形式，其內在實質是：需加大螺旋的驅動轉矩，并改變驅動方案。

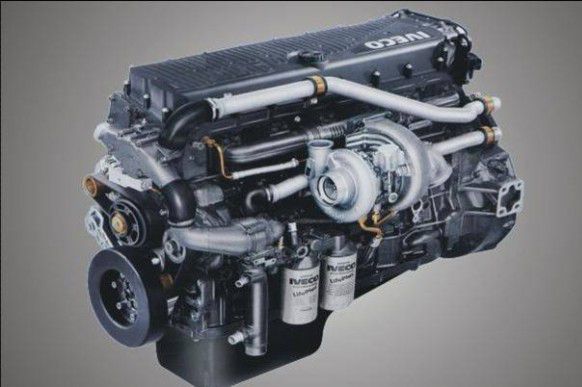

依維柯306kw、共軌、電噴、電子調速發動機

        整機功率裕量匹配。

        攤鋪機在攤鋪作業中，主要的功率消耗于螺旋驅動，特別當物料滿埋螺旋，大寬度攤鋪基礎材料時，物料摩擦阻力矩增加，驅動螺旋會消耗整機功率  50 %- 60%，加之刮板、熨平板由于增加寬度相應增加功率消耗，Power KDT2000型攤鋪機配置了原裝進口依維柯共軌電噴供油、電子調速  306kw發動機，避免發動機因各種超載產生掉速現象。這種超載頻繁地發生于螺旋起動、刮板發卡、料車倒撞等工況，是攤鋪機的特有工況。發動機掉速會影響攤鋪機的正常工作秩序，是產生離析、影響平整度的不良因素，也是多數攤鋪機的通病。電噴柴油機符合嚴格的污染排放和噪聲標準，也具有良好的動力性能和控制特性，易于實現整機自動化。

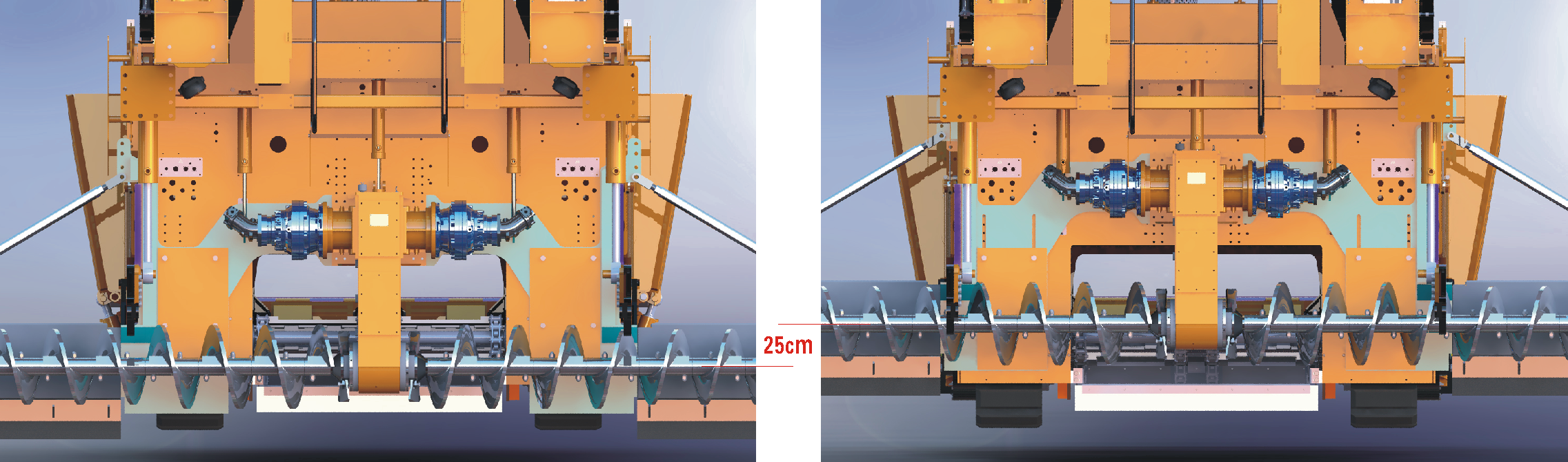

整體升降式螺旋高度液壓調節裝置

        螺旋系統可整體升降，250mm的升降行程，滿足瀝青與水穩大厚度不同工況需求，減輕拆裝勞動強度。

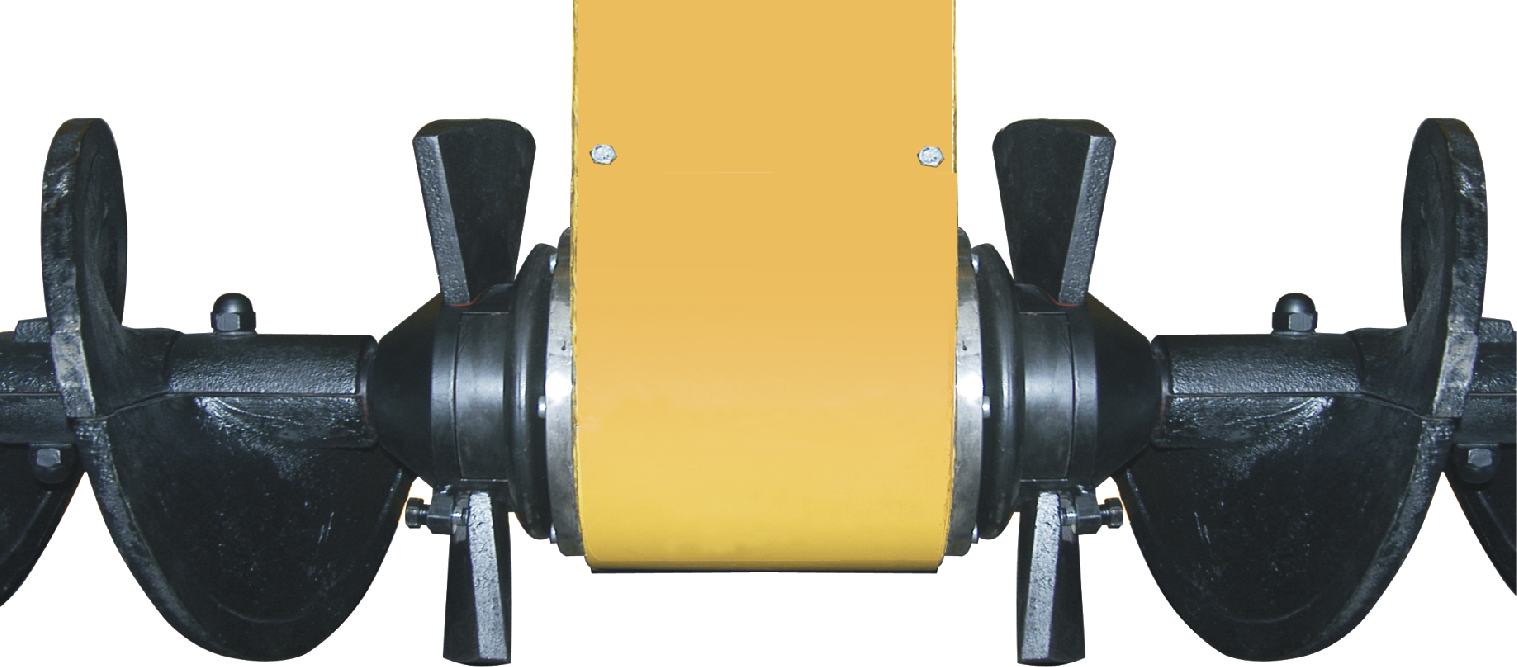

避免中縫離析的角度可調數量可變的反向螺旋葉片裝置

        Power KDT2000型攤鋪機在鏈輪箱左右(中縫處) 根據需要各加裝一組角度可調數量可變的反向螺旋葉片，根據攤鋪厚度和材料的變化來調節反向葉片數量和角度，使大小粒料能均勻向螺旋鏈輪箱下方填充，保持?jǐn)備亴又锌p處混合料均勻、充足、密實，以避免縱向帶狀離析。

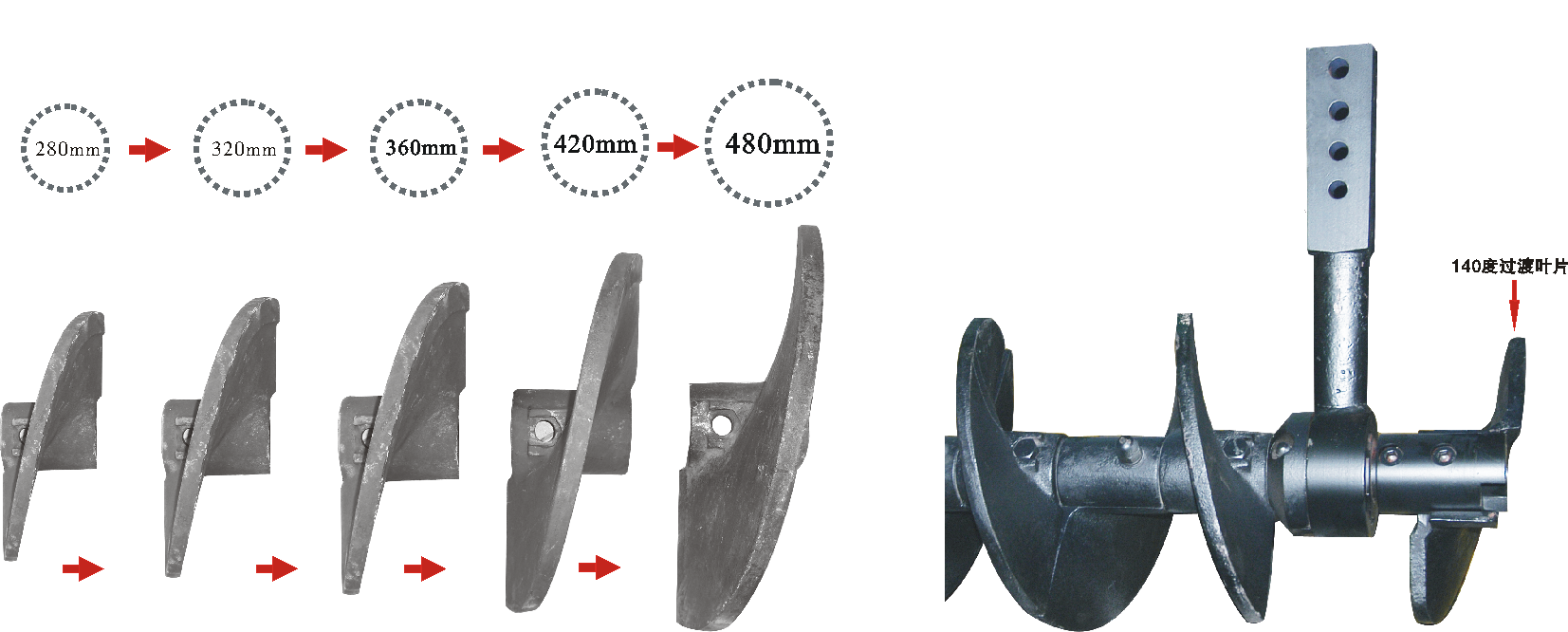

防止離析的螺旋二次攪拌裝置

        減少螺旋支撐橫截面尺寸、加裝過渡葉片、加大螺旋直徑 ( 由大到小梯階排列 ) ，加寬料槽，減少集料在螺旋輸送過程中形成的阻滯、堆尖及填塞不實的現象。物料均衡滿埋,輸料順暢,提高二次攪拌效果,防止離析。

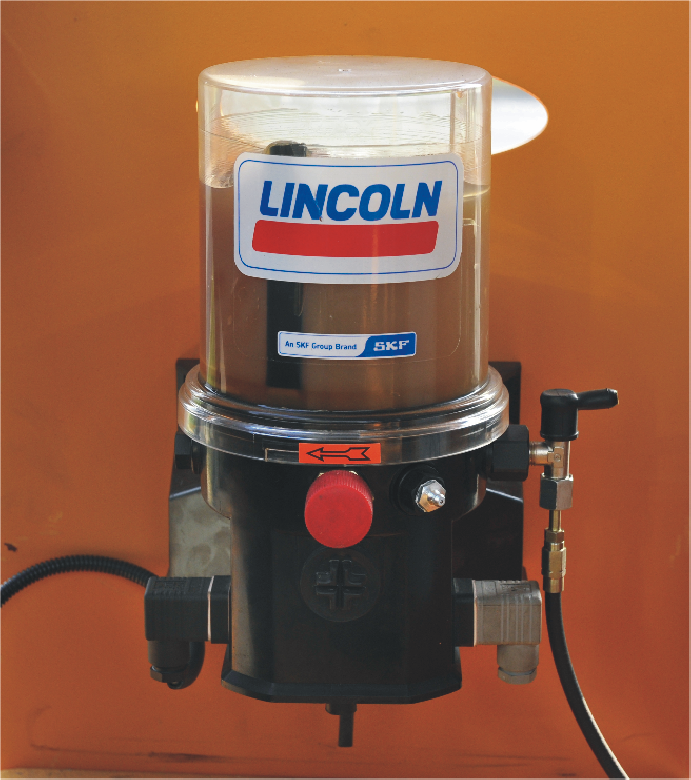

主機集中自動潤滑裝置

        對主機采用集中自動強制壓力潤滑。

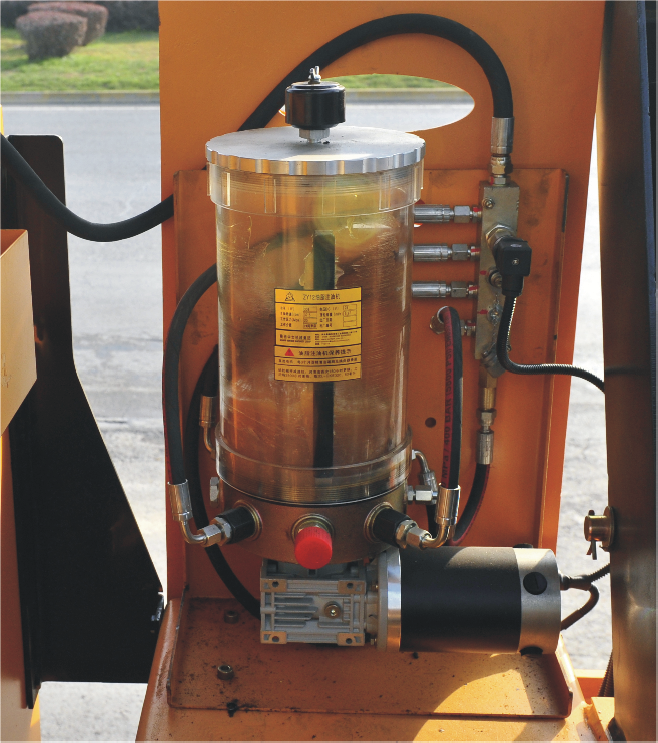

具有自主知識產權的電動高壓快速注脂裝置

        用于熨平板等部位電動強制快速潤滑，極大減輕了操作手勞動強度，節約了保養時間。

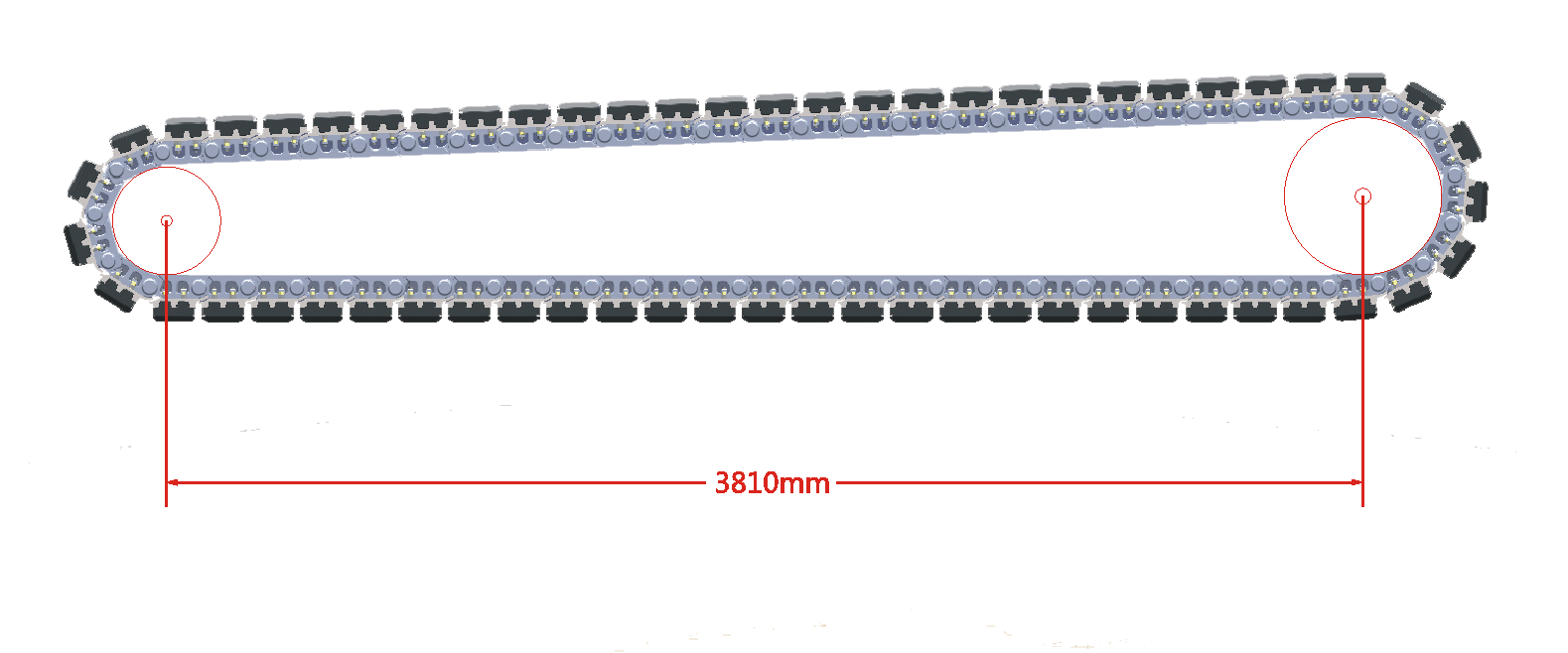

超長超寬結構的履帶行走裝置

        加長履帶，提高牽引能力，防止攤鋪打滑，行走更平穩，保證攤鋪的平整度。

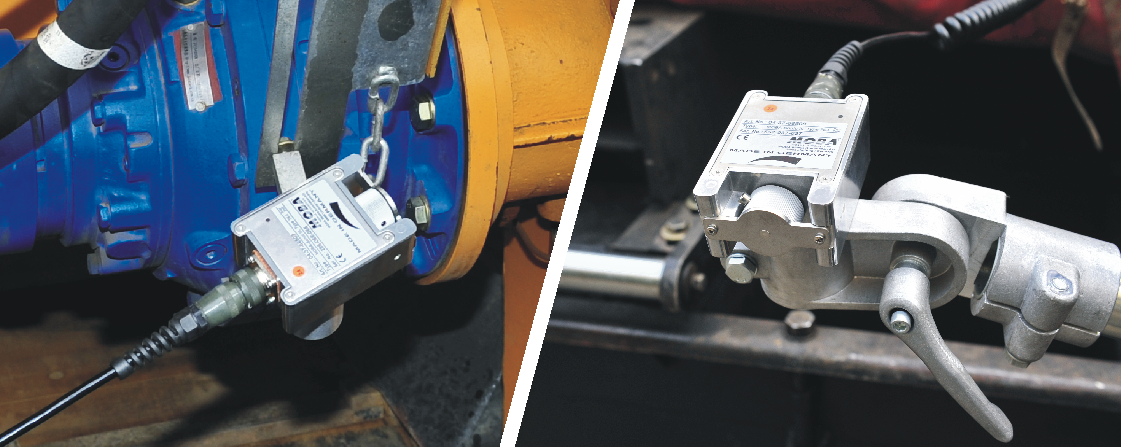

滿足刮板與螺旋均衡輸料的比例控制裝置

        攤鋪機是一種以作業質量為優先指標的作業機械，其作業質量指標分為攤鋪均勻性（物料不離析）、密實度（保證碾壓后的平整度）、平整度，而要實現這一質量指標，要求攤鋪過程機器工況穩定。 Power DT2000型攤鋪機刮板料位采用比例控制，減小了由于通斷控制頻繁開關推擁形成的物料滾落離析。還能提高攤鋪的平穩性，改善平整度。

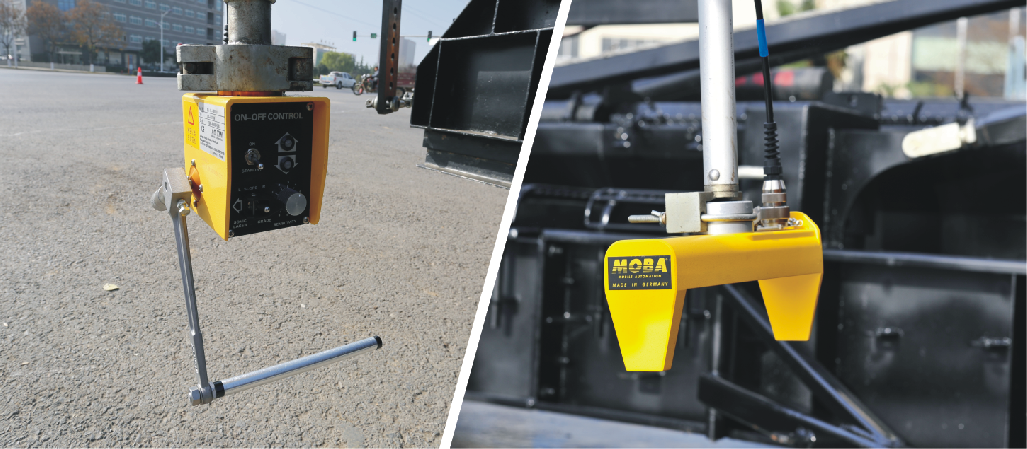

滿足高精度找平需求的超聲波多組多探頭智能控制裝置

        超聲波多組多探頭智能控制裝置，高精度、高可靠性、全面補償校正偏差，實現了網絡化、智能化控制?；鶞?zhǔn)準確，提高了平整度。折疊式結構，轉場、調頭、過橋涵均不需拆卸，安裝迅捷，使用方便。傳感器不與地面等基準物接觸，避免異常事故，大幅度降低維修保養費用。根據施工情況可多組多探頭或單組多探頭任意組合應用，使用廣泛方便。

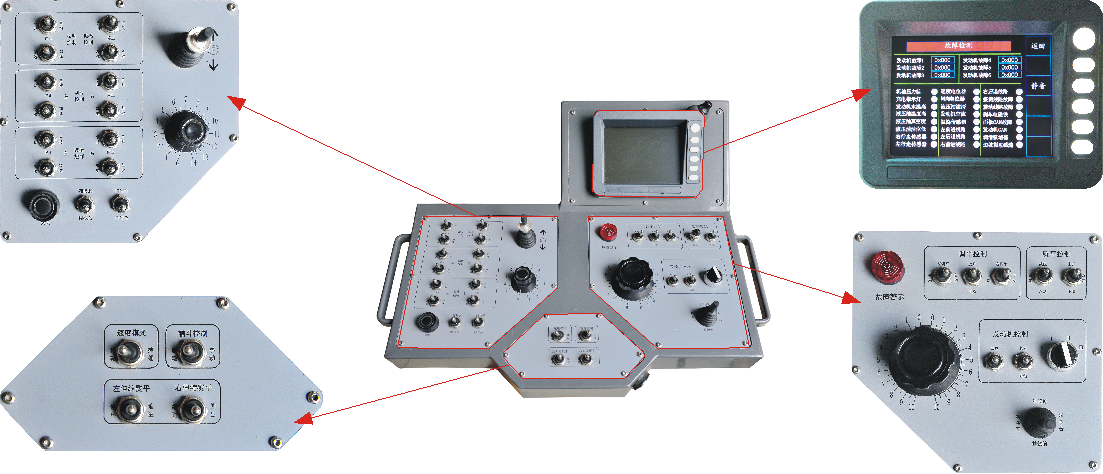

具有智能控制功能的液晶中文顯示操作平臺

        主操作臺采用中文液晶顯示界面，各種參數可即時讀取，一般設置均可在臺面進行。

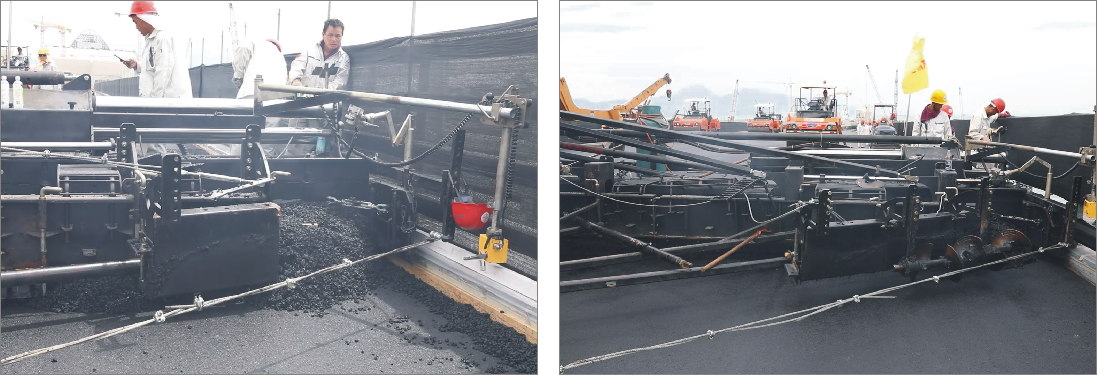

    可多級折疊的布料裝置攤鋪實景展示

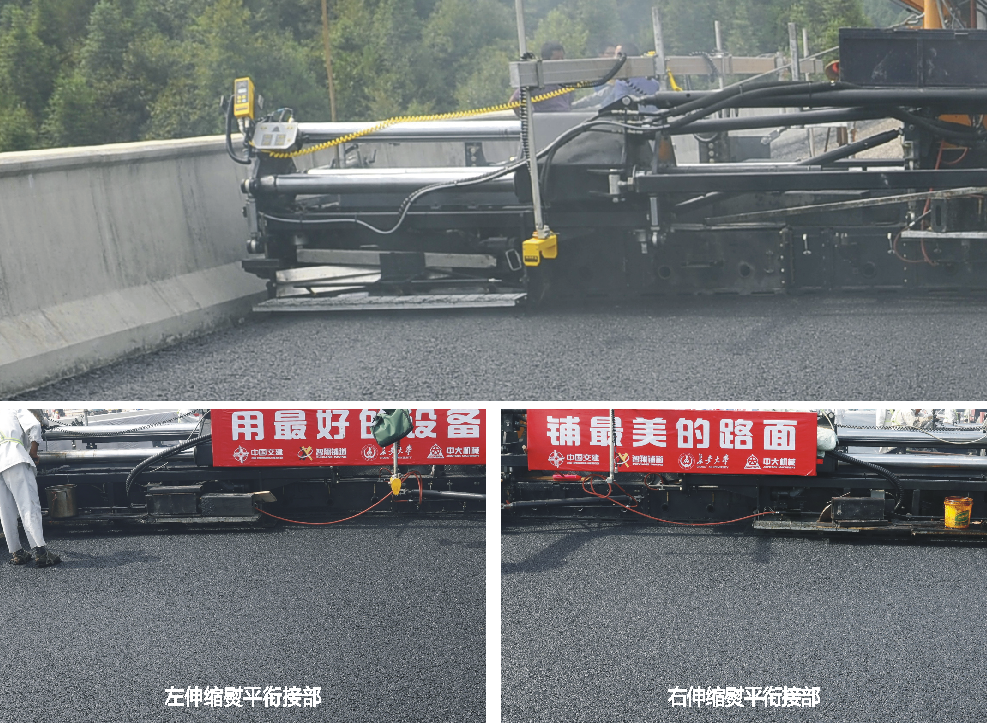

     能動態無級變換攤鋪寬度的雙夯錘振搗熨平裝置，總伸縮量5m，在原來一機替代多機的基礎上，再省一臺加寬段備用機

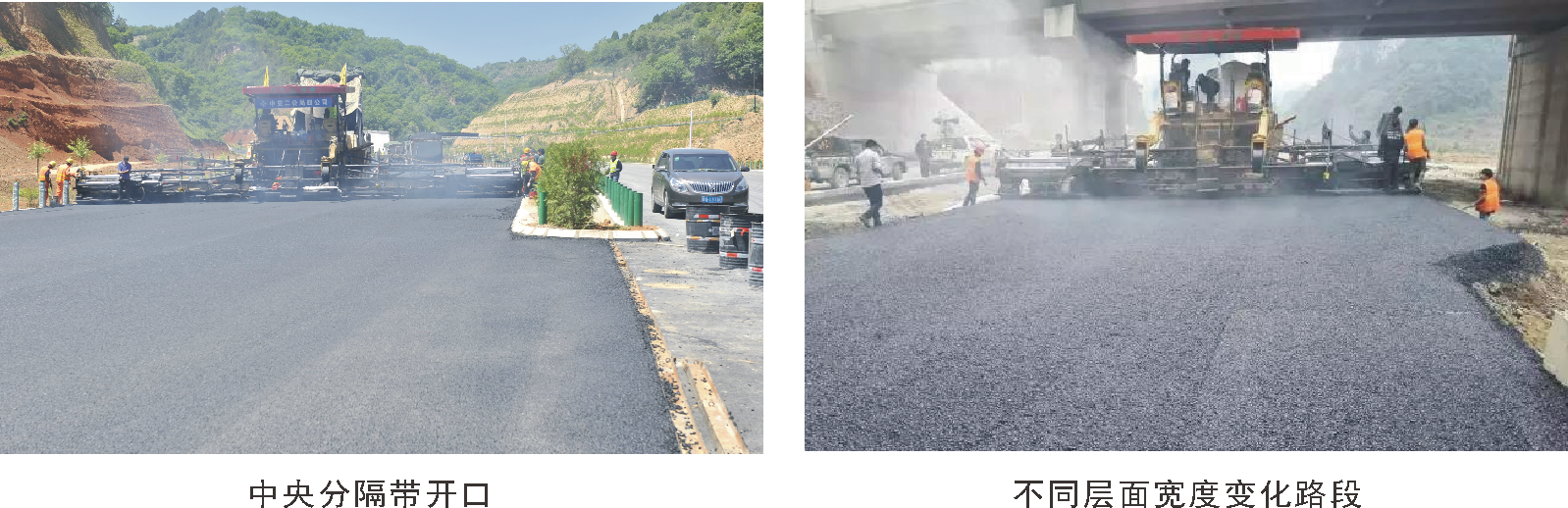

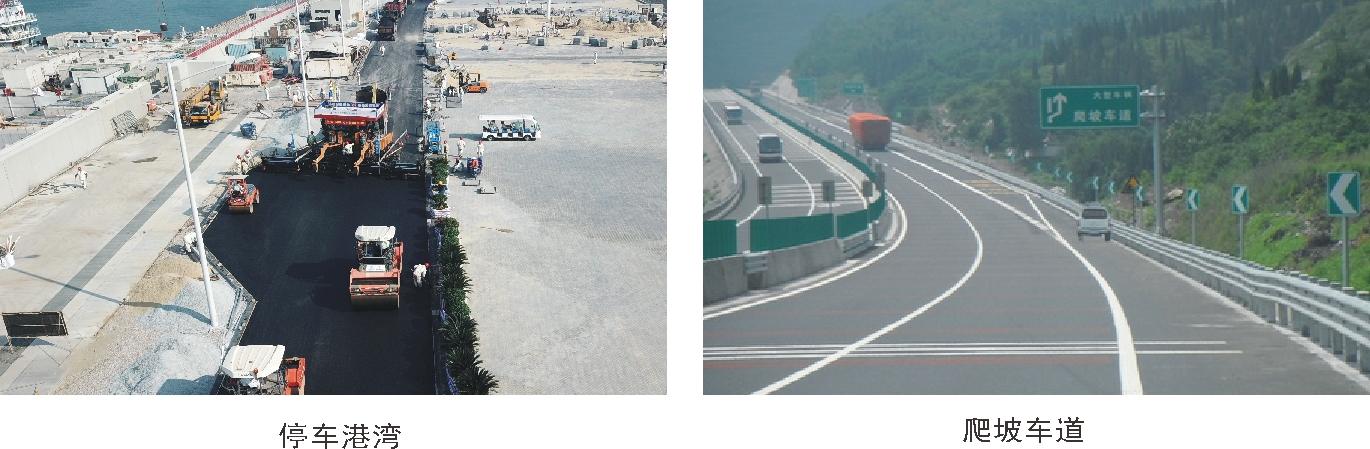

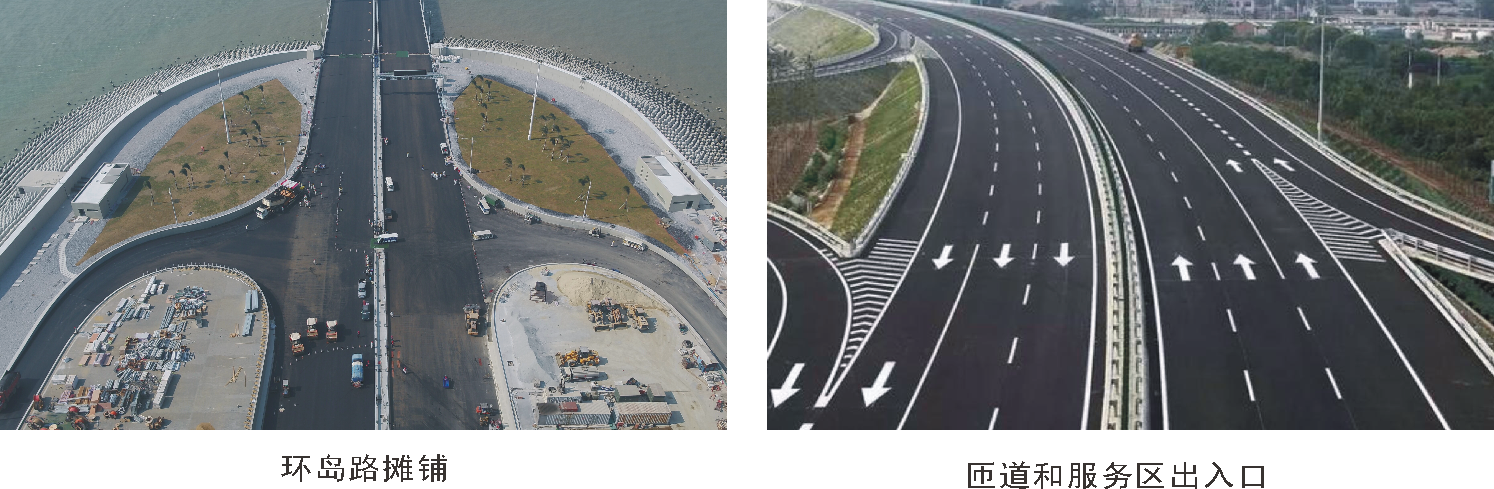

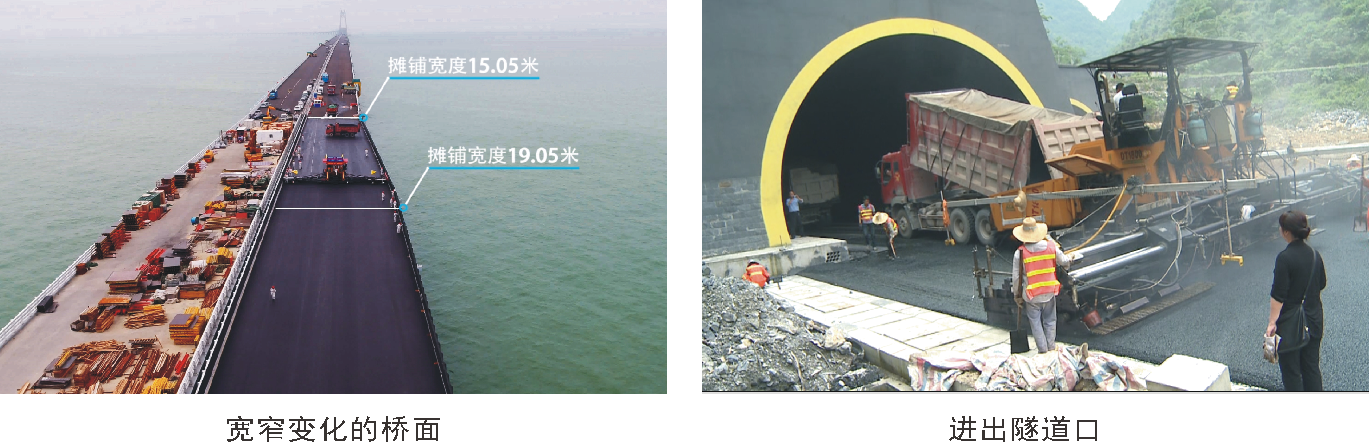

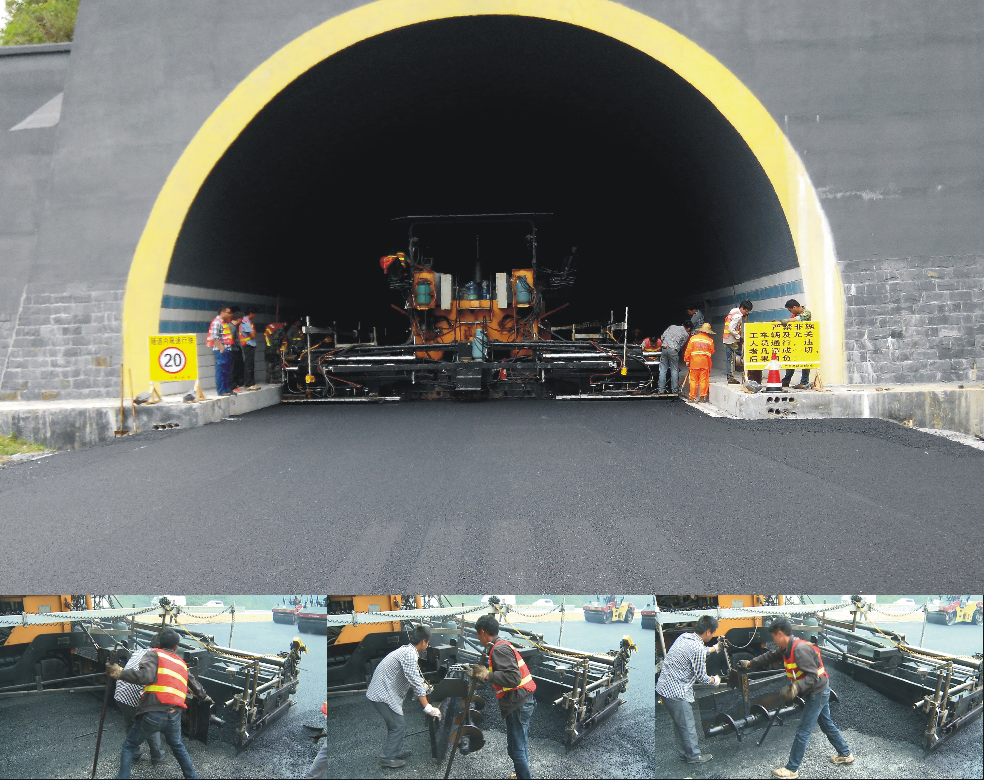

       發明zhuanli的布料裝置可多級折疊，熨平裝置可無級伸縮的"變形金剛"結構抗離析攤鋪機，廣泛適用于橋隧、爬坡車道、停車港灣、匝道和服務區出入口、中央分隔帶開口、收費站、填挖方路段、排水溝以及不同層面寬度變化等工況。

        能動態無級變換攤鋪寬度的雙夯錘振搗熨平裝置，總伸縮量5m，在原來一機替代多機的基礎上，再省一臺加寬段備用機。一機整幅攤鋪，無并機接縫，避免人工補料，節省人力，提高了質量和效率，無需拆機，轉場方便。

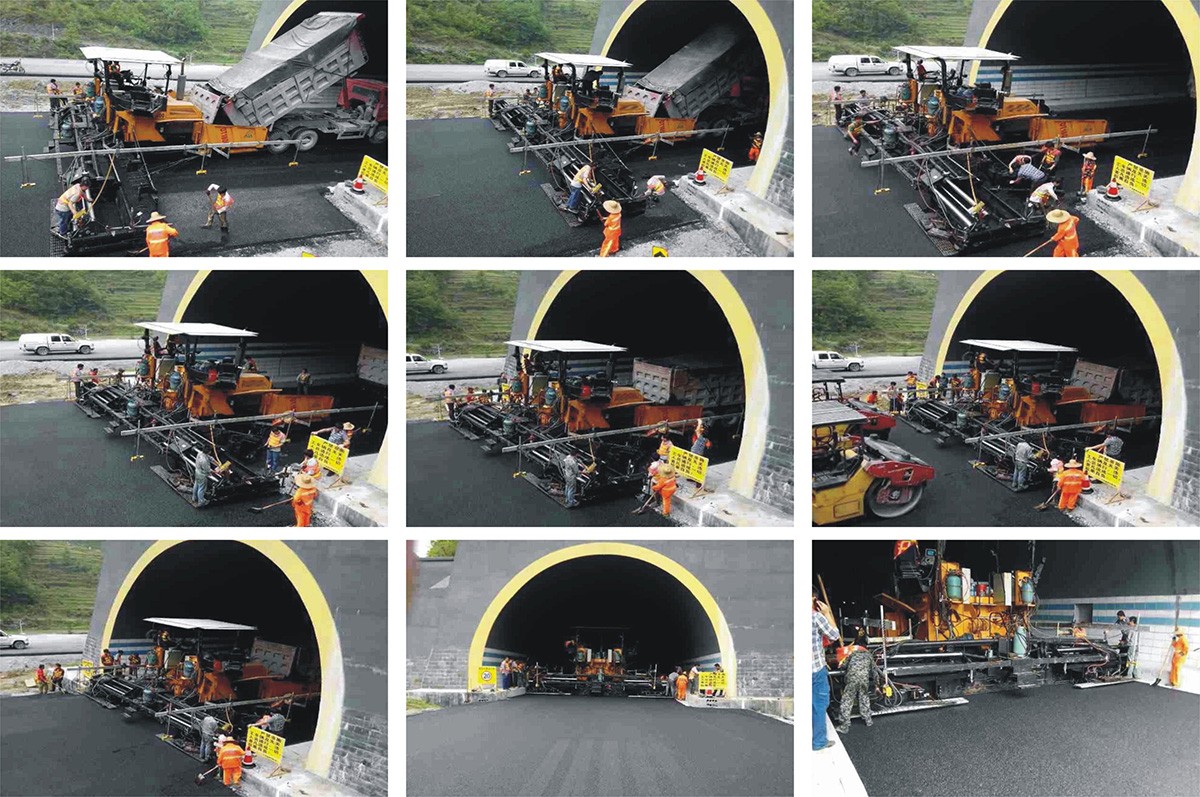

        Power KDT2000超級變形金剛橋、隧、路多用抗離析攤鋪機布料裝置可折疊；熨平裝置能伸縮；總伸縮量4m。由原來拆裝最少2小時以上變?yōu)?分鐘，結束了橋隧、中間隔離帶開口、停車港灣、排水溝等路面寬窄變化須頻繁拆裝機的歷史，實現了連續變寬攤鋪，大大提高了攤鋪質量及施工效率。

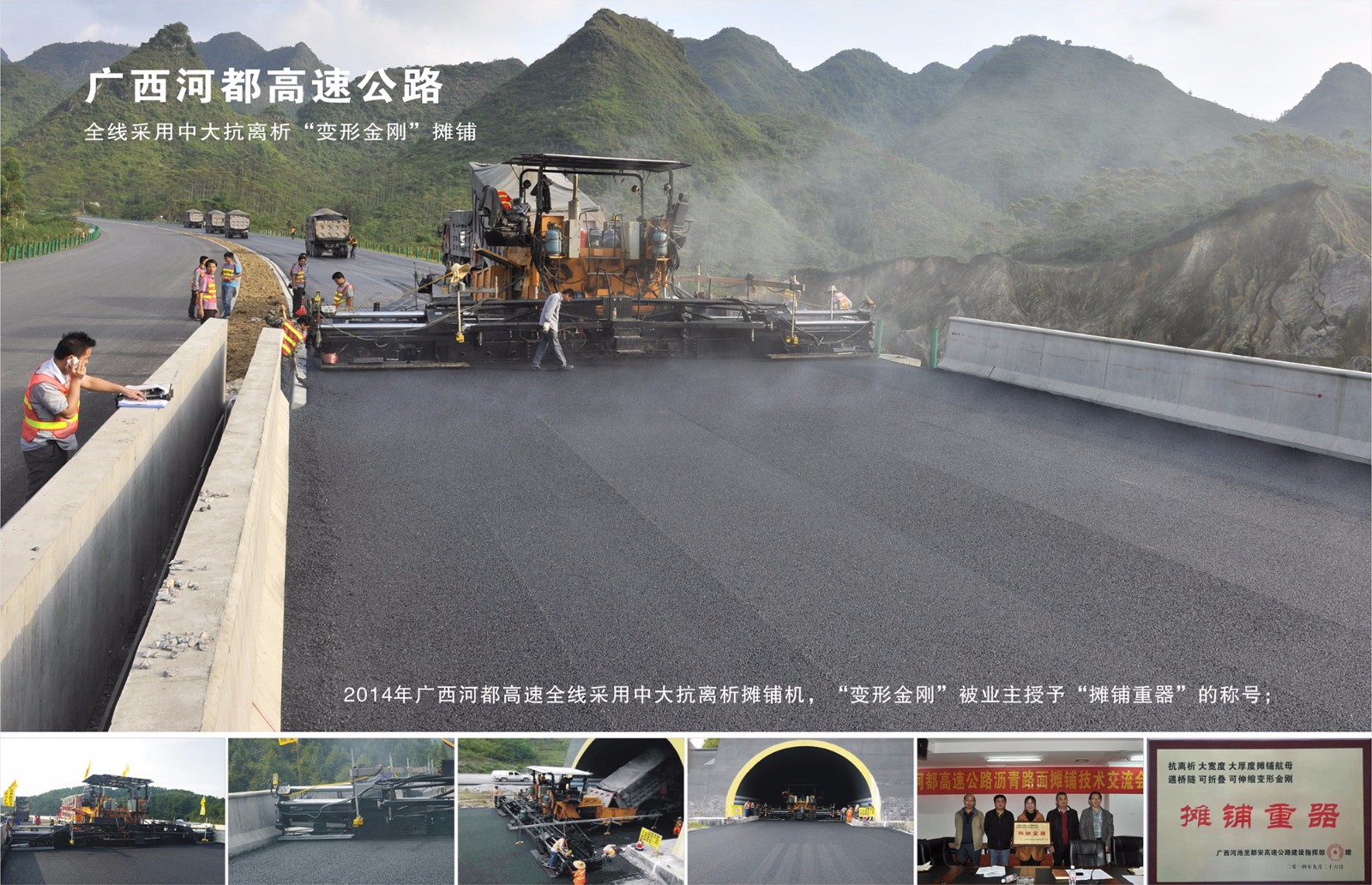

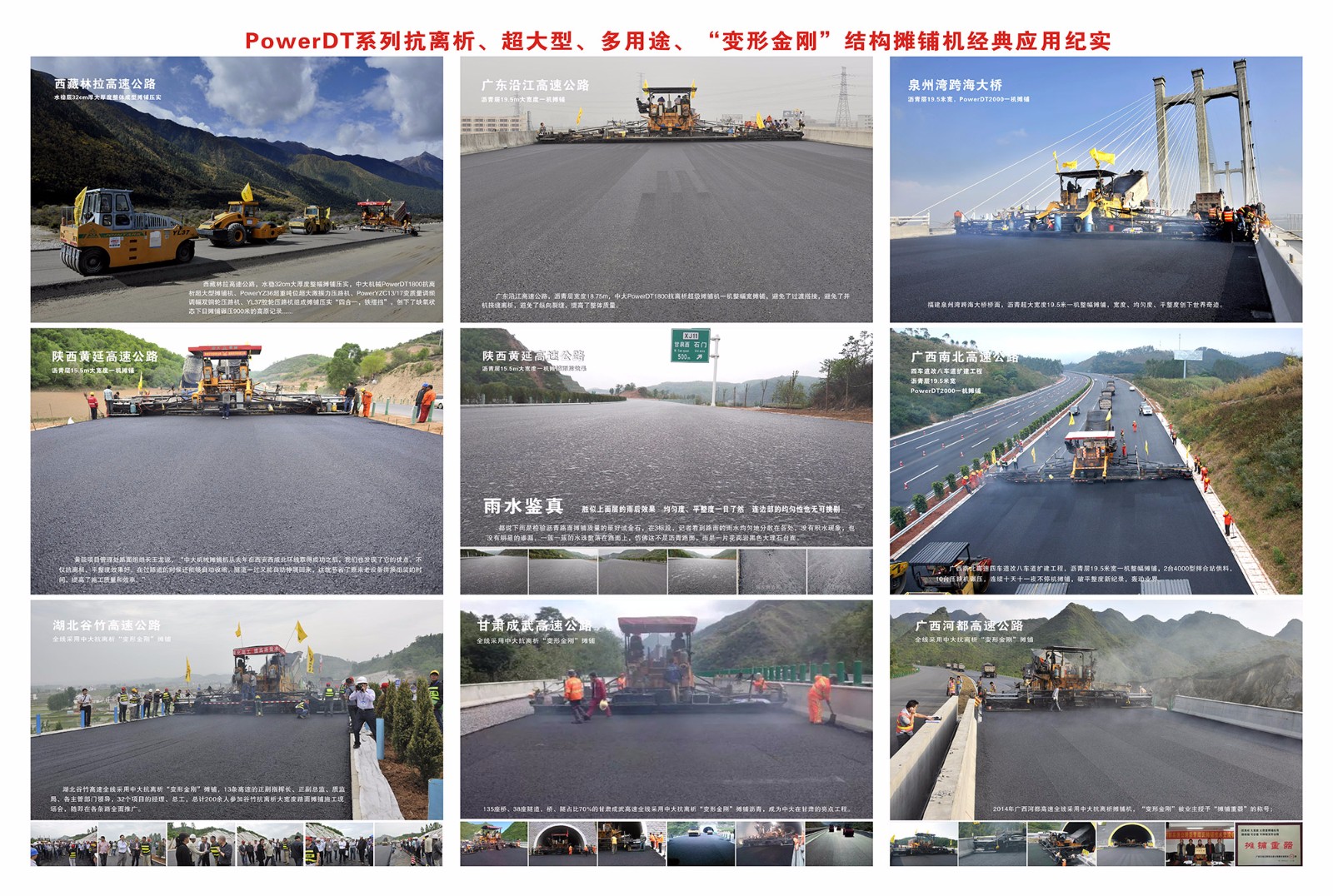

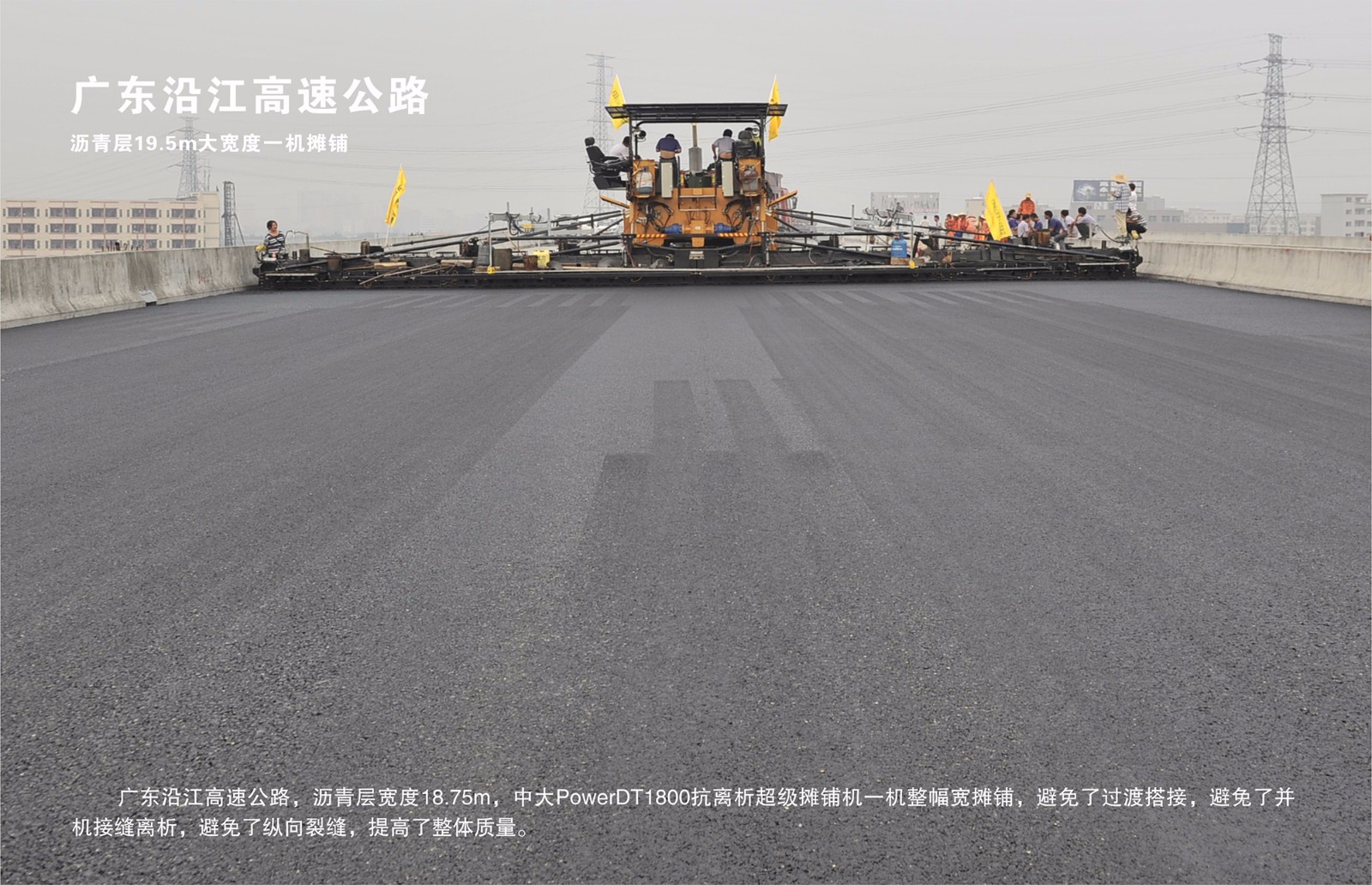

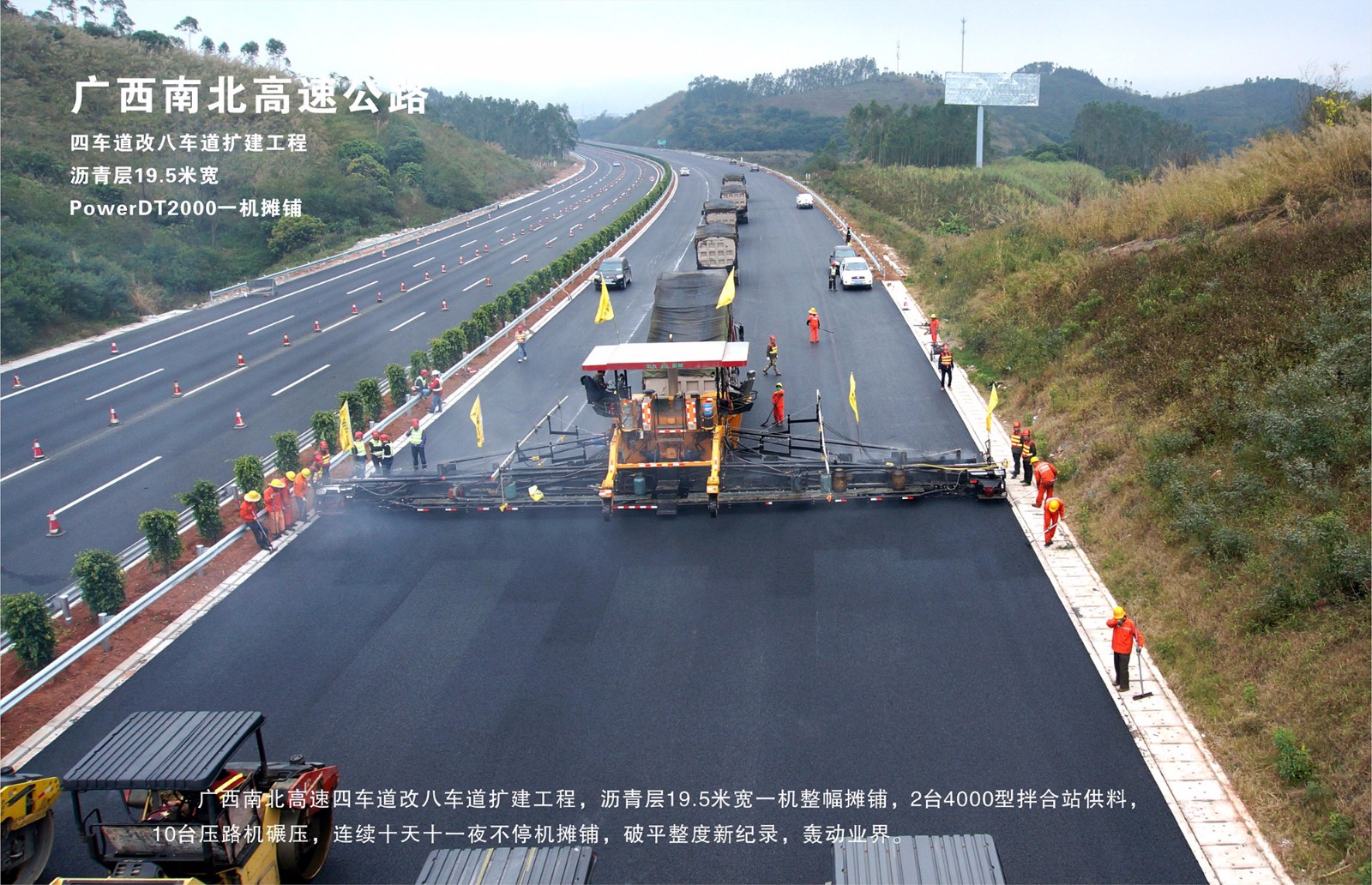

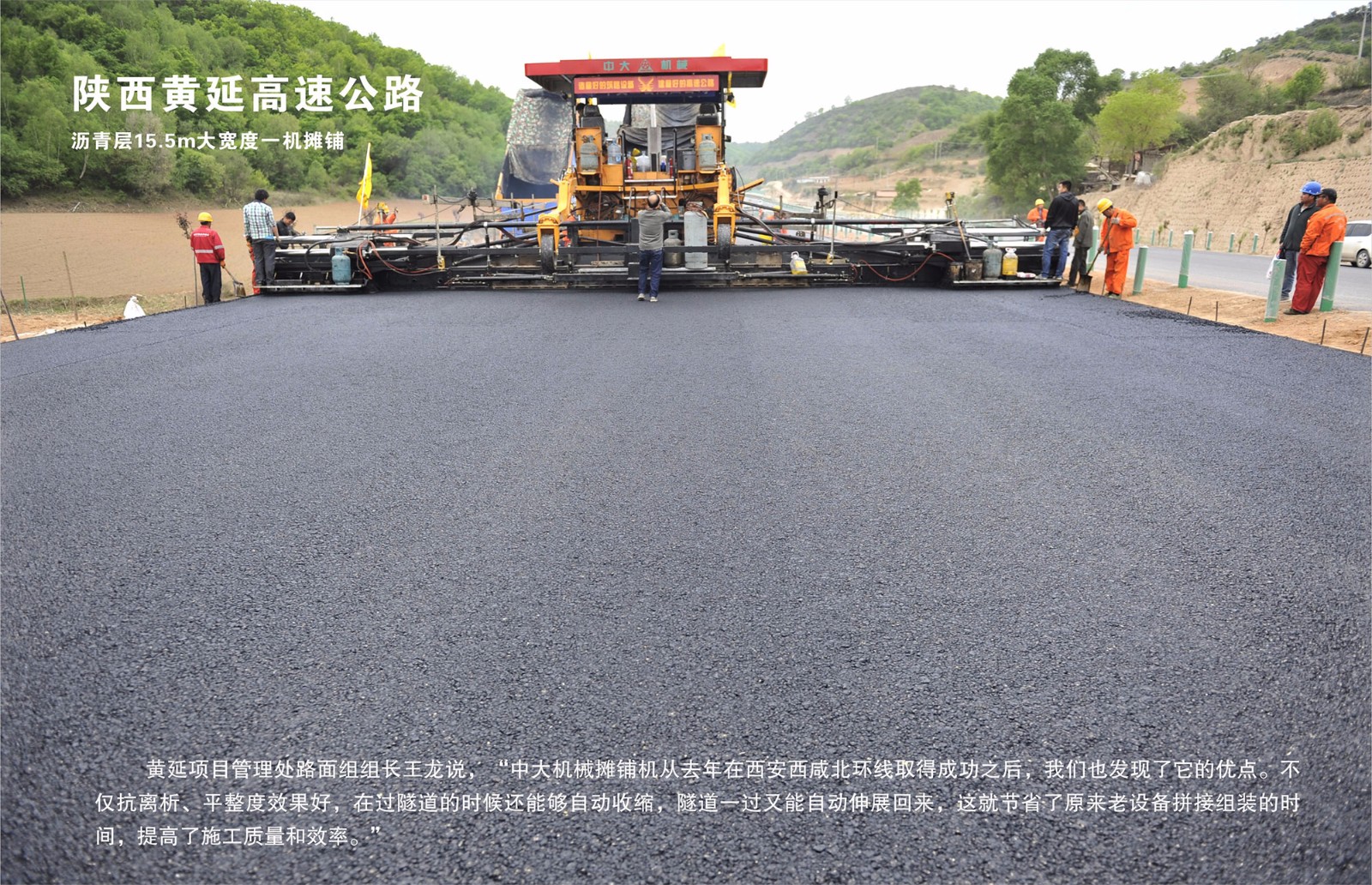

        2014年廣西河都高速全線采用中大抗離析攤鋪機，“變形金剛”被業主授予“攤鋪重器”稱號；

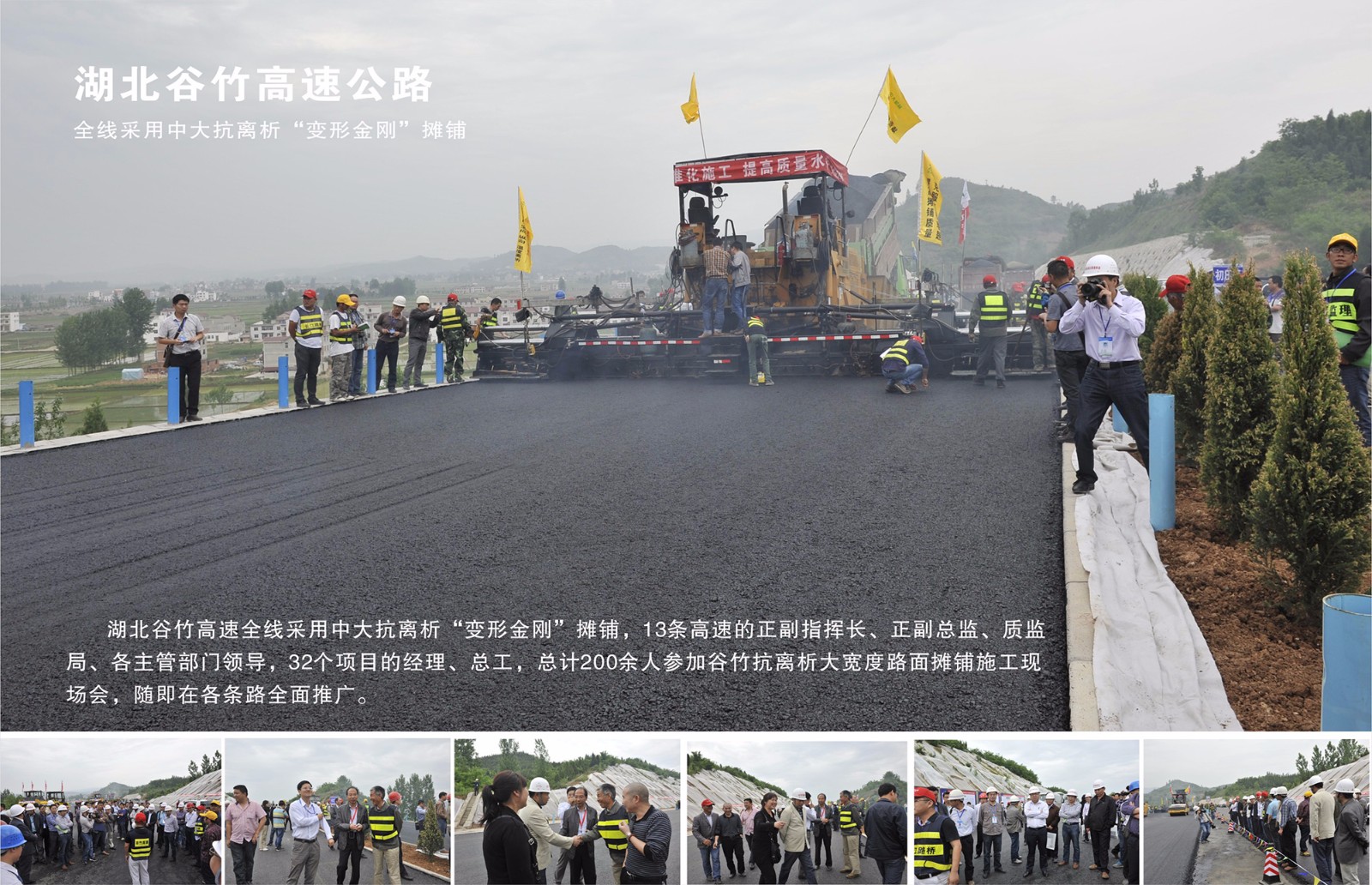

        湖北谷竹高速全線采用中大抗離析“變形金剛”攤鋪，13條高速的正副指揮長、正副總監、質監局、各主管部門領導，32個項目的經理、總工，總計200余人參加谷竹大寬度攤鋪路面施工現場會，隨即在各條路全面推廣；

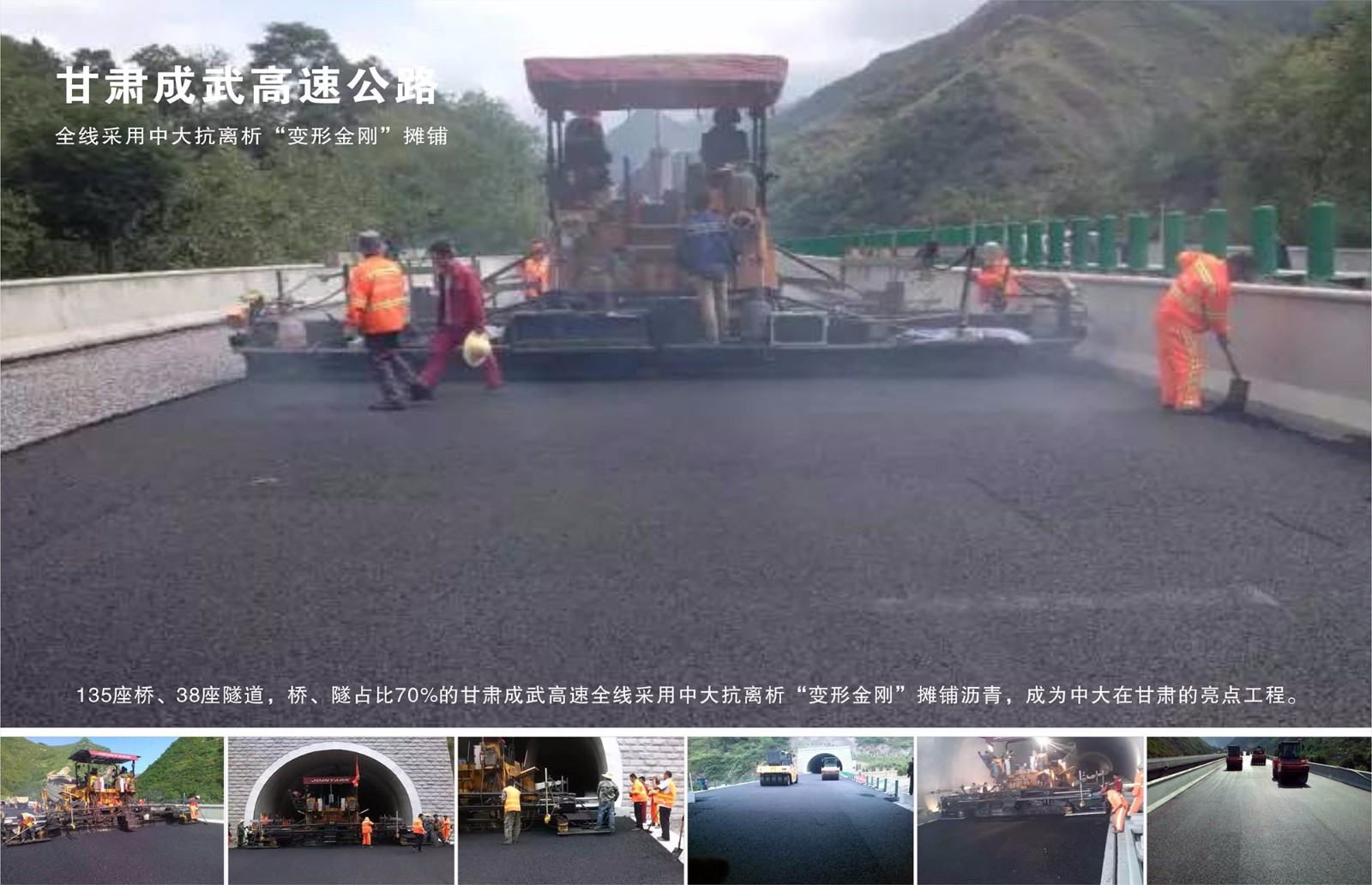

        135座橋、38座隧道，橋、隧占比70%的甘肅成武高速全線采用中大抗離析“變形金剛”攤鋪瀝青，成為中大在甘肅的亮點工程；

        12.95米-16米連續變寬的廣東廣樂高速7個標全線采用“變形金剛”橋、隧、路瀝青攤鋪，成為中大在廣東的經典工程；

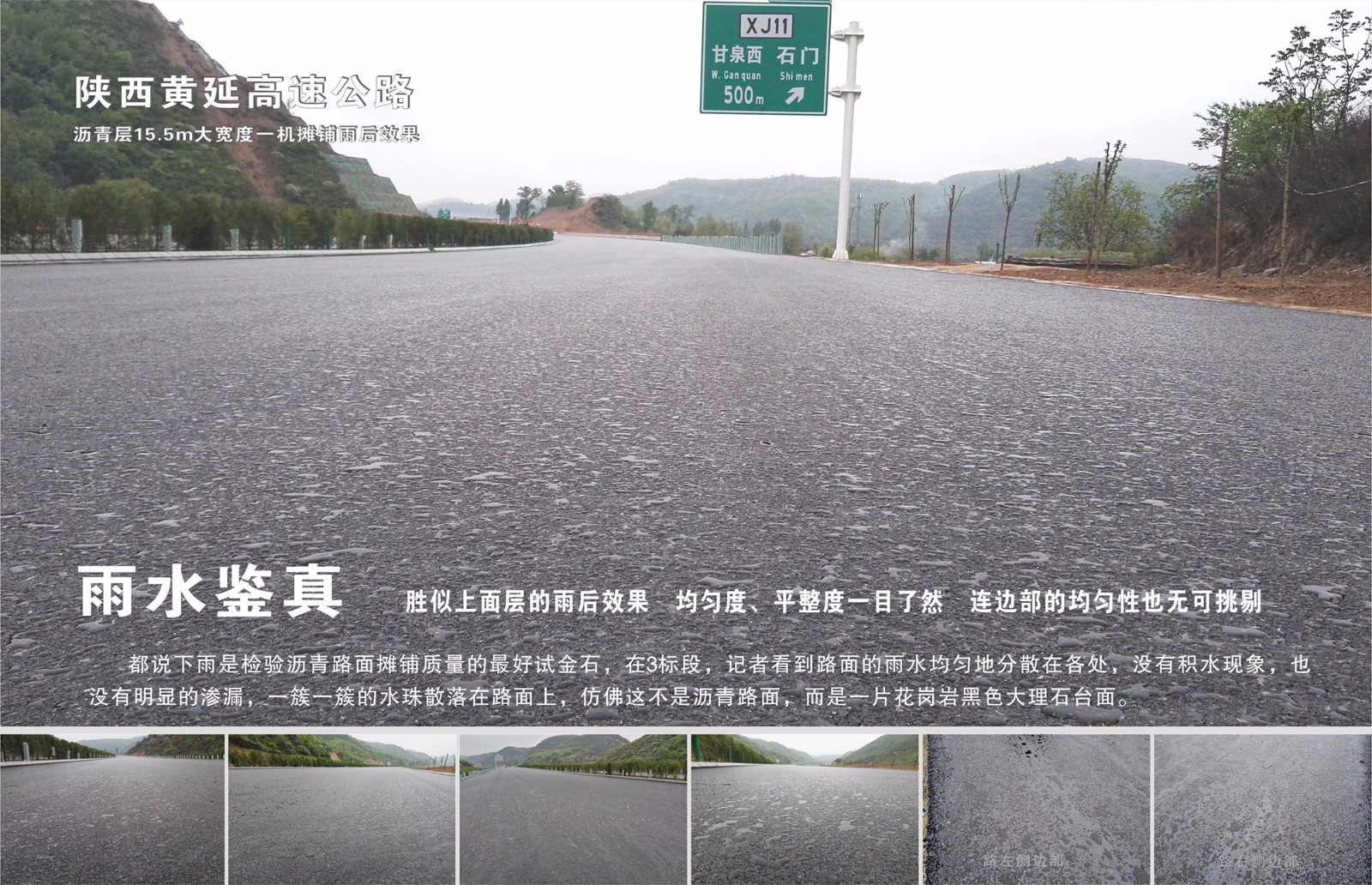

攤鋪是否離析    雨后一目了然

    攤鋪的路面是否離析，雨后觀察一目了然。

    如果攤鋪的瀝青路面在雨后出現亮一片，暗一片，或白一道黑一道，這是物料在攤鋪過程中產生的離析或攤鋪前一道工序物料離析在攤鋪時得不到改善所造成的。顏色深的地方是大粒徑料集聚，無小粒徑料的填充，雨水就會滲入，在載荷作用下，形成水動力，造成剝離性損壞；顏色淺的地方是小粒徑料集聚，無大粒徑料的填充，失去骨架支撐，就會出現車轍、塌陷性損壞。

    攤鋪離析，形成路面的早期損害，嚴重的影響了路面的使用壽命。

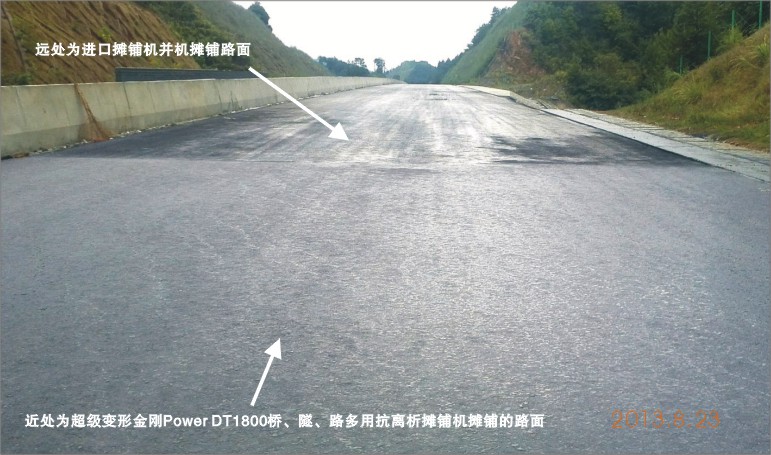

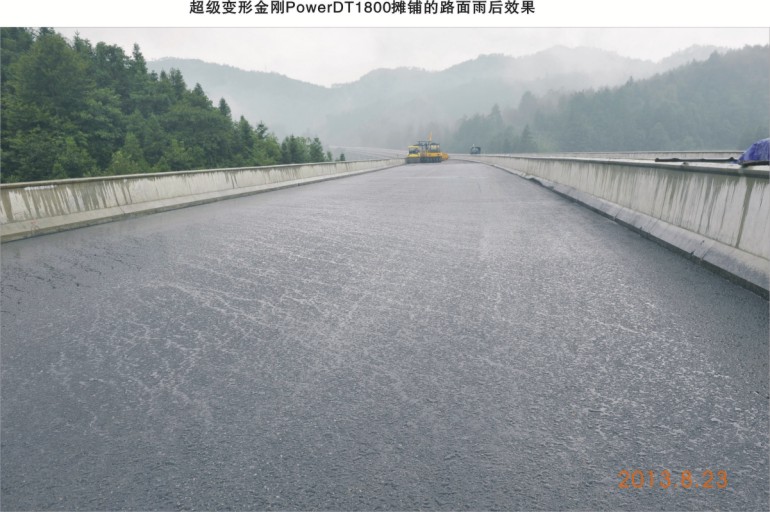

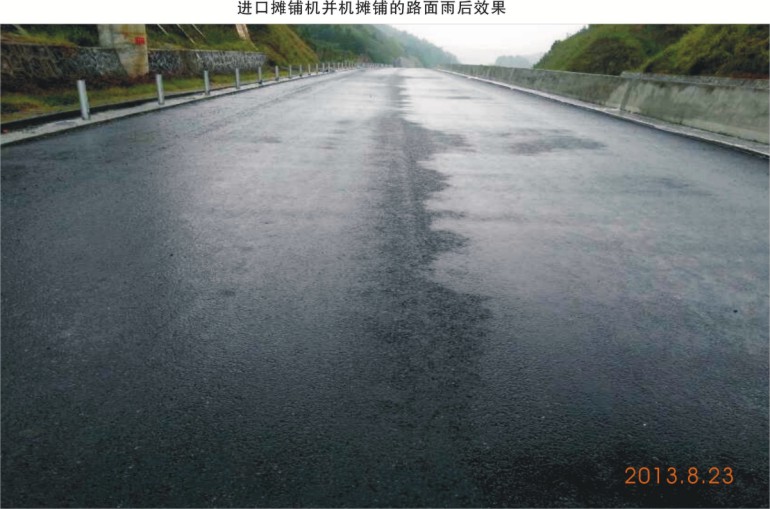

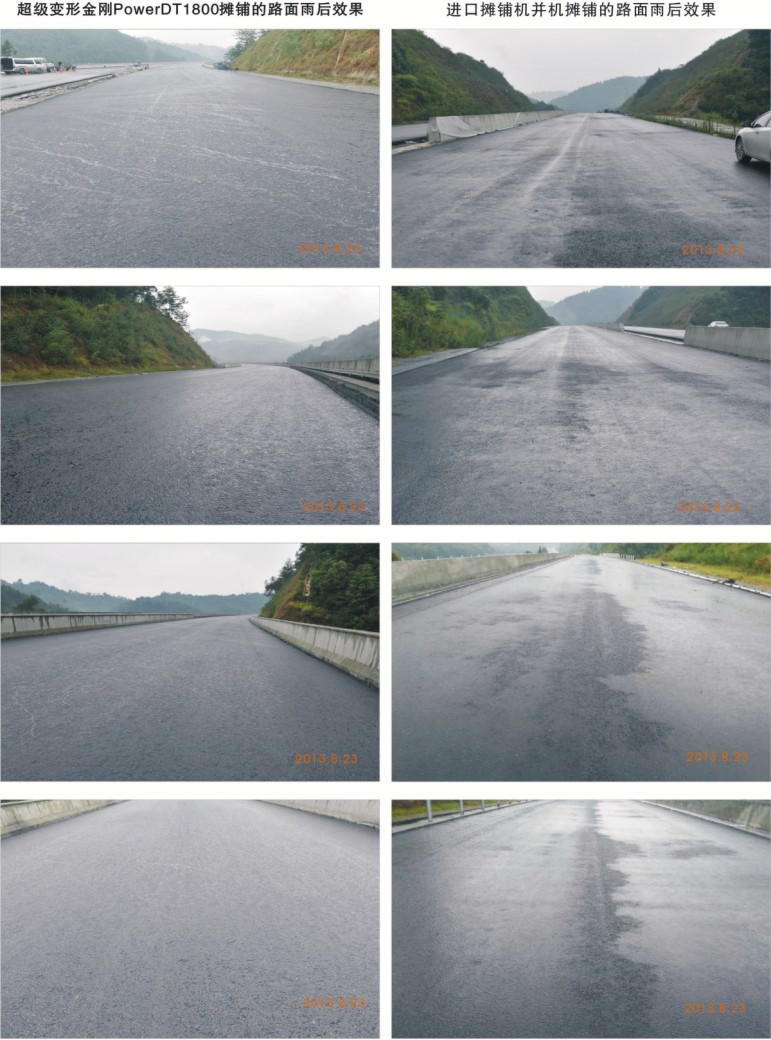

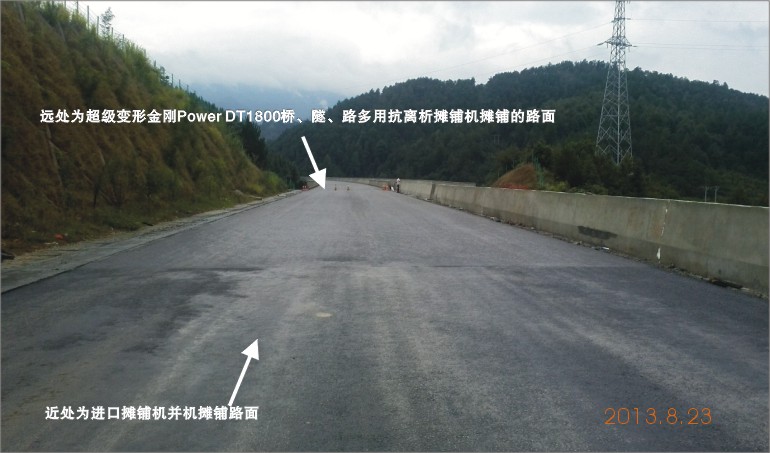

     2013年8月23日恰逢下雨，雨后觀察攤鋪質量一目了然，遠處為8月22日之前進口攤鋪機并機攤鋪的路面，并機難以避免中接縫離析、魚脊梁和片狀離析。近處為超級變形金剛Power KDT1800橋、隧、路多用途抗離析攤鋪機攤鋪的路面，均勻、光潔、平整，雨后更顯本色，無點、線、帶、片狀離析，只見均勻水珠似露珠。                          （湖南懷通高速K120+640)
